Работа в САПР DipTrace и других программах

[vasylll]

Рисуем правильно схемы !!!

Когда мы после добавления в Схематехнике (Schematic) компонентов начинаем соединять их между собой

проводниками, цепи прописываются в программе как Сеть 0, Сеть1, Сеть 2 и т.д.



Желательно основные, питающие, GND(общий, земля, масса) переименовать, что бы при наведении

подсвечивалось и было понятно, что это такое . Так будет более информативнее.





Преимущество такого вида покажу когда будем по этой схеме разводить плату.



После того, как был сделан проект, нарисована схема, желательно проверить ее на наличие ошибок встроенным

проверяльшиком ERC. Он находится в верху в пункте Проверка -> Проверка связей (ERC), или F9.





Наша схема не очень сложная и ошибку можно обнаружить сразу, без применения проверки. Да и чего там проверять !!!

Даже смешно, схема ведь детская.

А вот когда проект более серьезней, то можно что нибудь не туда завести или не то соединить.

В рисовальщике схем есть встроенный проверяльщик. Который знает и обнаруживает элементарные ошибки простых (и не только) правил схемотехники.

Лучше выявить и устранить ошибки еще в схеме, а не уже в протравленной плате. Что очень часто бывает.

Простой пример. Попробуйем добавить в нашу схему усилитель на LM386 и его выход заведомо (по ошибке) соединить с шиной(сетью) +12V.

А потом нажать на F9. Сразу же выскочит окно с предупреждением об ошибке.



[UT3FT]

Еще очень удобно пользоваться связями. Дабы не городить в схемотехнике целый огород дорог, выводы отделенных узлов схемы можно связывать между собой своими именами. При трассировке эти связи программа учтет сама.





Ждем продолжения от Василия. Мне очень нравится ваши посты, всё очень просто красиво и главное понятно.

[vasylll]

При трассировке эти связи программа учтет сама.



Это точно.

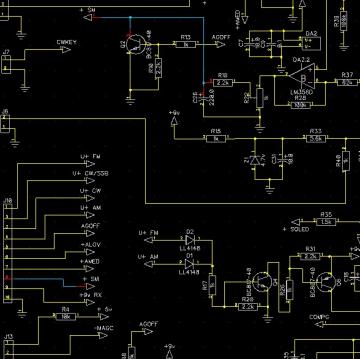

Еще при рисовании схем, когда уже вырисовывается более-менее нормальный проект, у всякой мелочёвки - резисторов, конденсаторов, диодов, транзисторов и др.,

желательно скрывать нумерацию выводов. Зачем она нужна ? И так на схеме хватает (много) всякой информации. Еще и лишними цифрами глаз замыливать !





Оставить только нумерацию выводов микросхем, разъемов, ну и ... еще чего пожелаете.

Сделать это можно несколькими способами.

Самый простой, детский способ это нажать на резистор(конденсатор, диод, транзистор) и затем при помощи клавишы  Ctrl начать выделять все остальные, желаемые компоненты где желаете скрыть нумерацию. По окончанию правой кнопкой мышки перейти на пункт Скрыть  как показано выше на картинке.

Можно сделать быстрее. Пункт меню Правка --> Выделить все --> Правка --> Редактировать выделение ... , и поставить птичку на Компоненты  и ОК. Далее при помощи кого же Ctrl снять выделение микросхем, разъемов и др., которых обычно значительно меньше, чем резисторов, конденсаторов и др.



Нажатием на F10 переходим в режим,  при котором можно двигать надписи компонентов - Метку и Значение. В этом режиме при нажатии на Пробел - переворачивает эти данные на 90 градусов.

[UT3FT]



Нажатием на F10 переходим в режим, при котором можно двигать надписи компонентов - Метку и Значение. В этом режиме при нажатии на Пробел - переворачивает эти данные на 90 градусов.

Помогло, сенкс!

[vasylll]



Помогло, сенкс!



Я примерно так и понял взглянув на кусок схемки



Самый главный русский форум по Диптрейсу здесь:

http://kazus.ru/forums/showthread.php?t=1903&page=373

Много чего можно найти, почитать.



[UT3FT]

А можно ли как то сделать, чтобы при авто трассировке использовались SMD перемычки к примеру 1206?

[vasylll]

... чтобы при авто трассировке использовались SMD перемычки  ...

Пока нет. Уже подымали этот вопрос на форуме разработчика. На который ответили, что может быть в ближайшее будущее.

Пока СМД перемычки добавляем ручками.

[UT3FT]

Та я уже понял что ручками

[vasylll]

Немного надоело делать скриншоты и описывать что, куда ...

Попробовал немного видео заснять по преобразованию  схемы из поста №16  в плату и некоторые приемы и трюки с ней.









Далее еще немного "причешем" эту же плату. И просмотрим ее в 3D просмотрщике.







[vasylll]

Следующая демонстрация программы Diptrace и его 3D просмотрщика.







[UT3FT]

Супер! Просто красота

Василий, не сочтите за наглость, не могли бы вы поделиться своей библиотекой 3D моделей. Очень понравилось что всё по полочкам разложено, из видео понятно что вы педант в этом отношении, Уважаю!

[vasylll]

не могли бы вы поделиться своей библиотекой 3D моделей

Многова в тех папах нету и они пустые. Это так сказать, на будущее ...

Если надо то здесь архив. Там есть файл DipTrace - biblioteka komponentov. Его желательно распаковать где то  отдельно и к основной подгружать. Там есть много чего интересного. Выходит 170 метров для скачки. Там вверху стрелочка вниз есть - Скачать.

[UT3FT]

Спасибо, уже качаю.

[UT3FT]

Василий, вы меня конечно извините. Мне очень нравится как у вас всё виртуозно выходит, не могли бы вы мне помочь, а именно с разработкой односторонней печатной платы для частотомера. Так как мой Прибор начал глючить, появилась необходимость сделать новый.

Разумеется не безвозмездно.



Прикрепляю схему.

PDF: frequency meter.pdf

Проект: frequency meter.rar

[UT3FT]

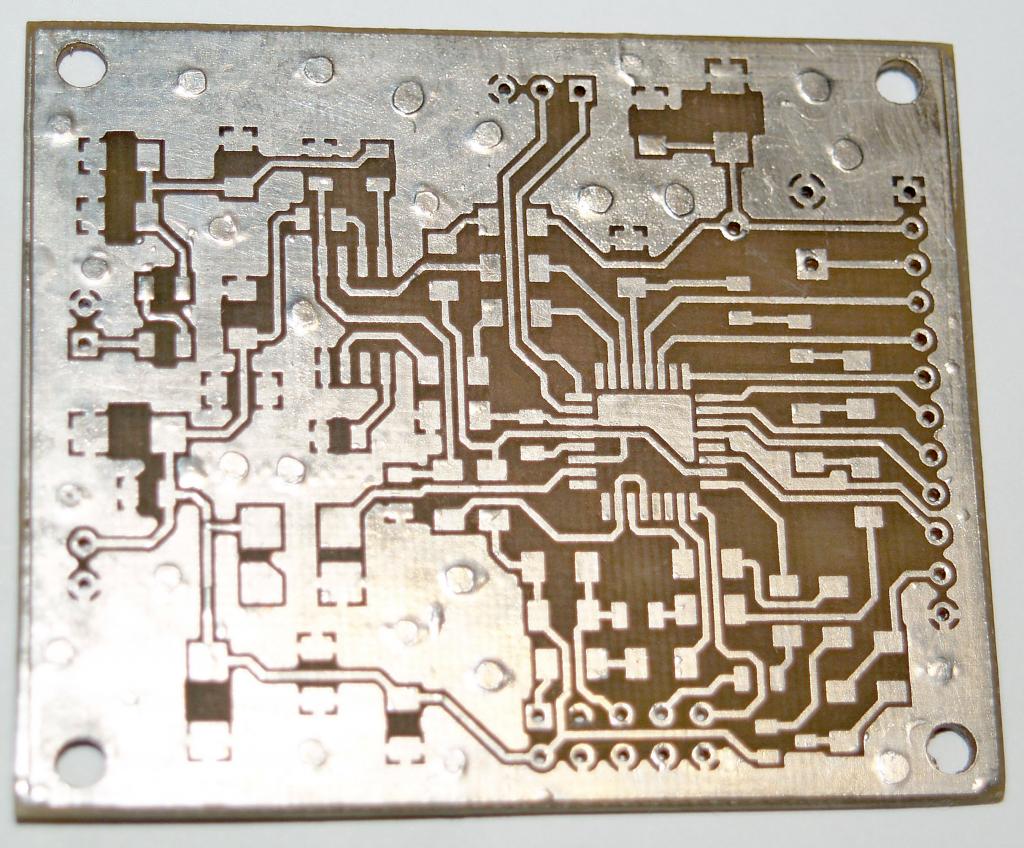

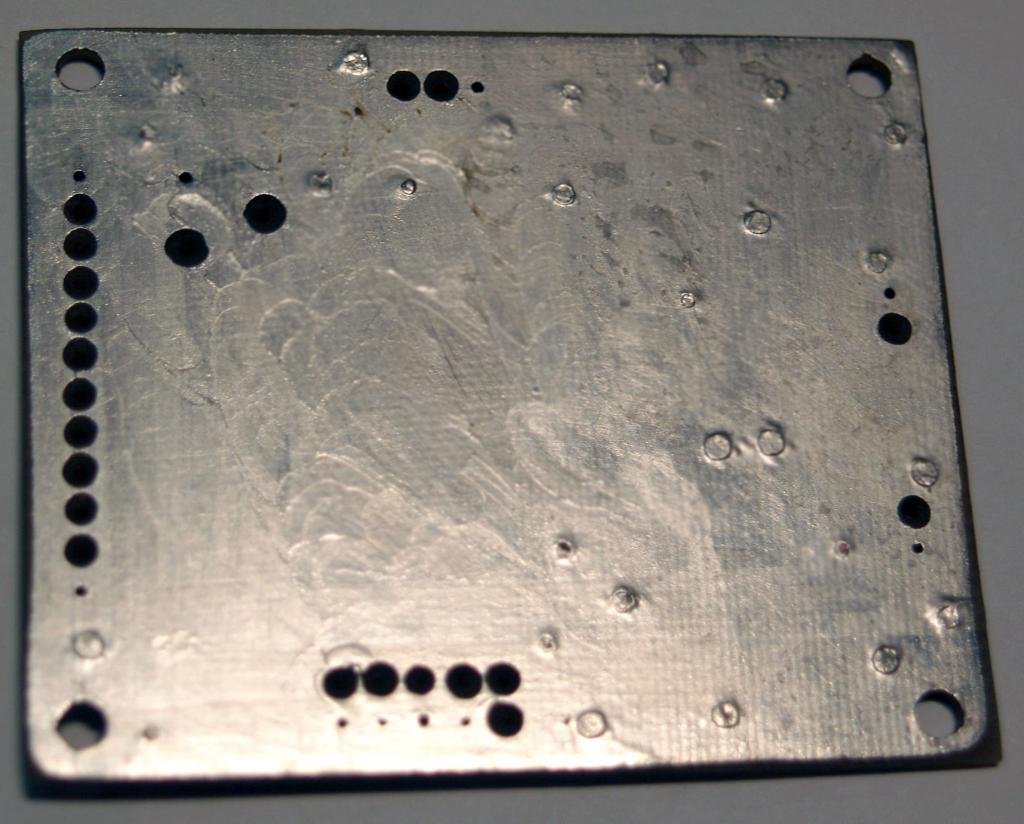

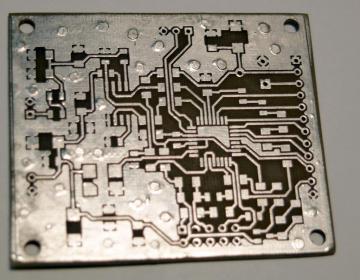

Василий огромное спасибо за разработку платки, отлично вышло! Уже вытравил, и начал паять.
