UT3FT Опубликовано 4 апреля, 2014 Жалоба Поделиться Опубликовано 4 апреля, 2014 Продам Малогабаритные эквиваленты нагрузки 50 ОмЭквивалент рассчитан под крепление на радиатор и имеет малый размер от 25х12 мм.40 Вт (рабочий диапазон 0-2 ГГц) 15$.100 Вт (рабочий диапазон 0-1 ГГц) 18$.250 Вт (рабочий диапазон 0-500 МГц) 22$.400 Вт (рабочий диапазон 0-250 МГц) 38$. 099 332 55 93ladvabest(@)gmail.com UY0FF 1 Цитата ORLink - Будь всегда на связи!Украинский M17 рефлекторУкраинский XLX рефлектор (YSF<--->YSF, D-Star<--->D-Star, DMR<--->DMR)Cloud - Надежный дом ля ваших файловУкраинский APRS сервер для подключения ваших устройств: aprs.uaradio.link:10152APRS Карта Ссылка на комментарий
UT3FT Опубликовано 7 апреля, 2014 Автор Жалоба Поделиться Опубликовано 7 апреля, 2014 Вот в таком виде я себе сделал 250 Вт. эквивалент.150 ваттами пытался хорошенько нагреть, но максимум нагрел до градусов 60. Радиатор использовал от процессора AMD. UY0FF и BeyGadov 2 Цитата ORLink - Будь всегда на связи!Украинский M17 рефлекторУкраинский XLX рефлектор (YSF<--->YSF, D-Star<--->D-Star, DMR<--->DMR)Cloud - Надежный дом ля ваших файловУкраинский APRS сервер для подключения ваших устройств: aprs.uaradio.link:10152APRS Карта Ссылка на комментарий

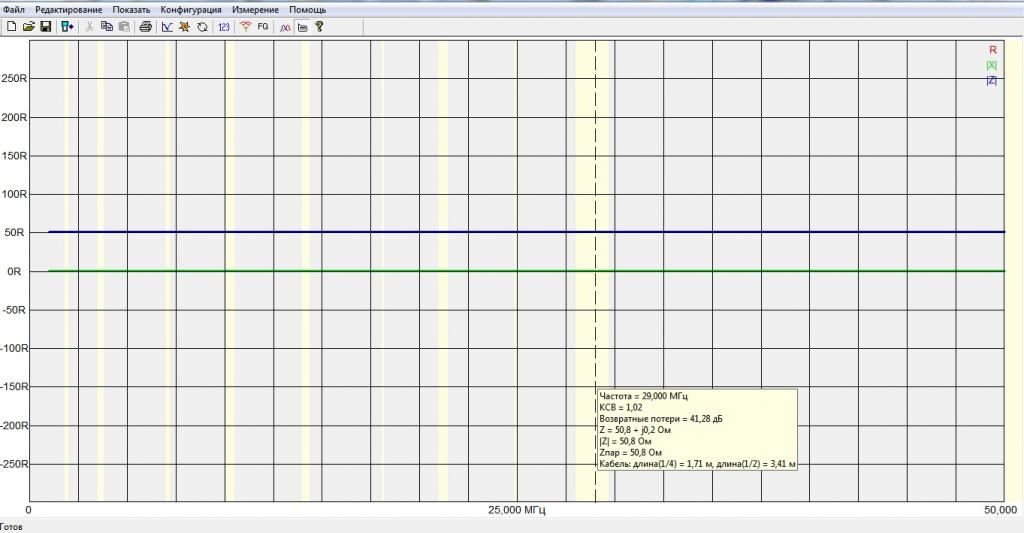

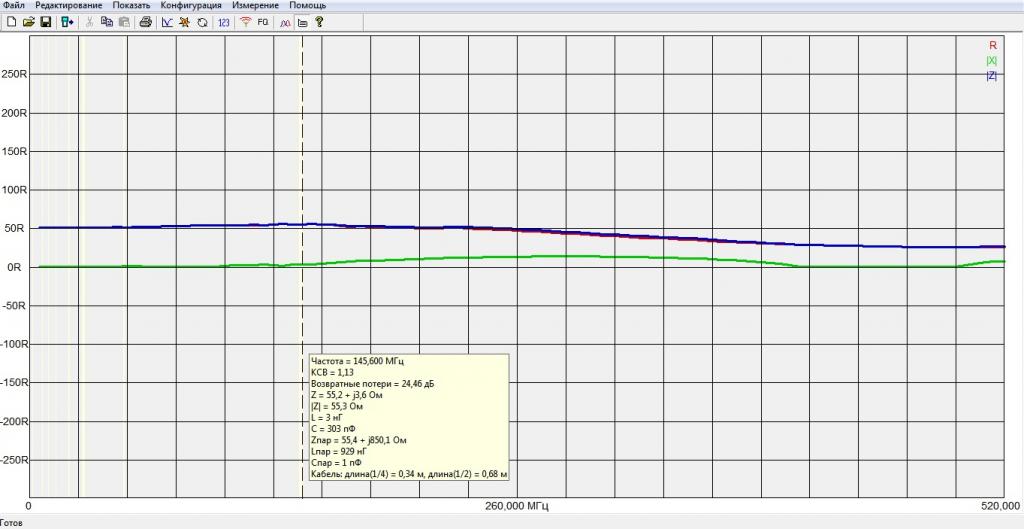

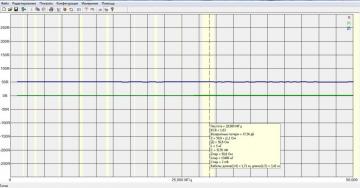

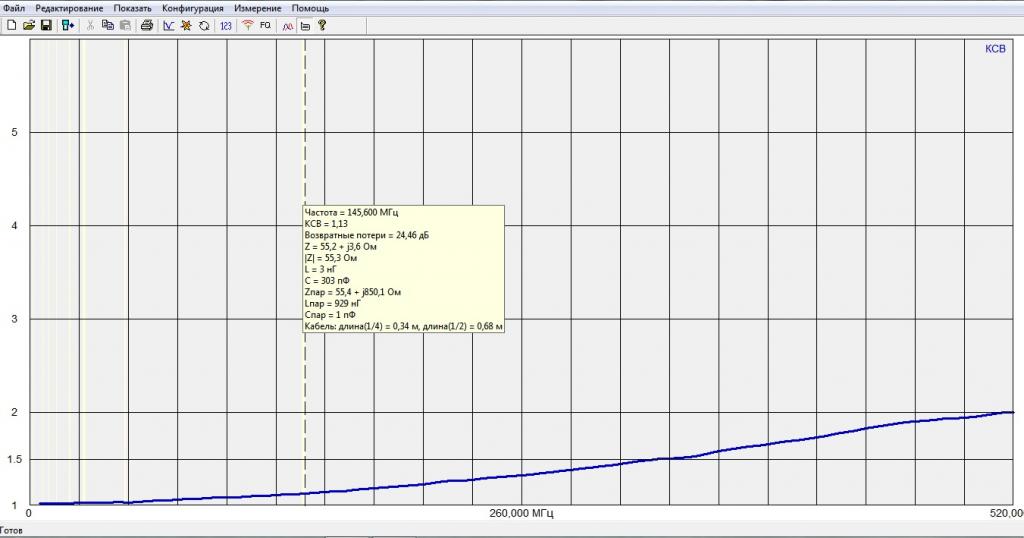

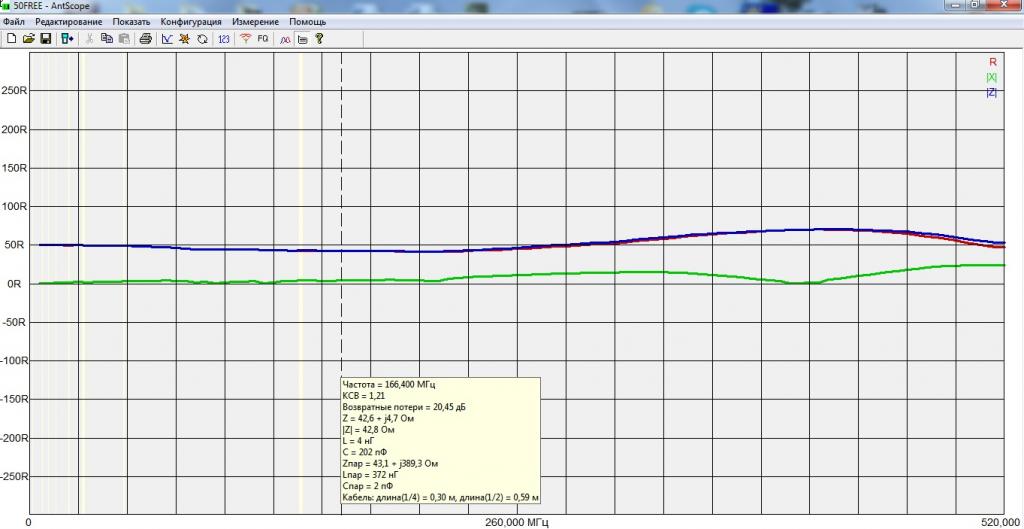

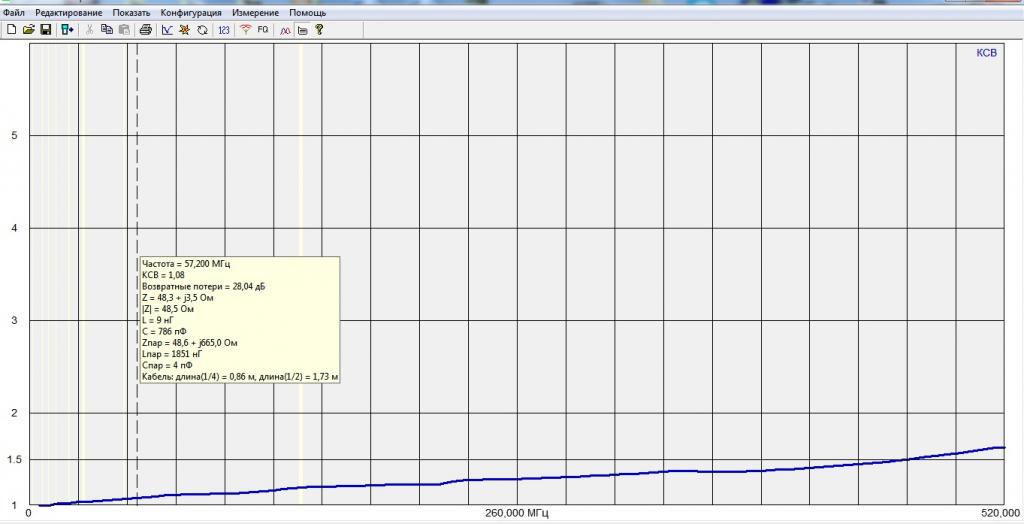

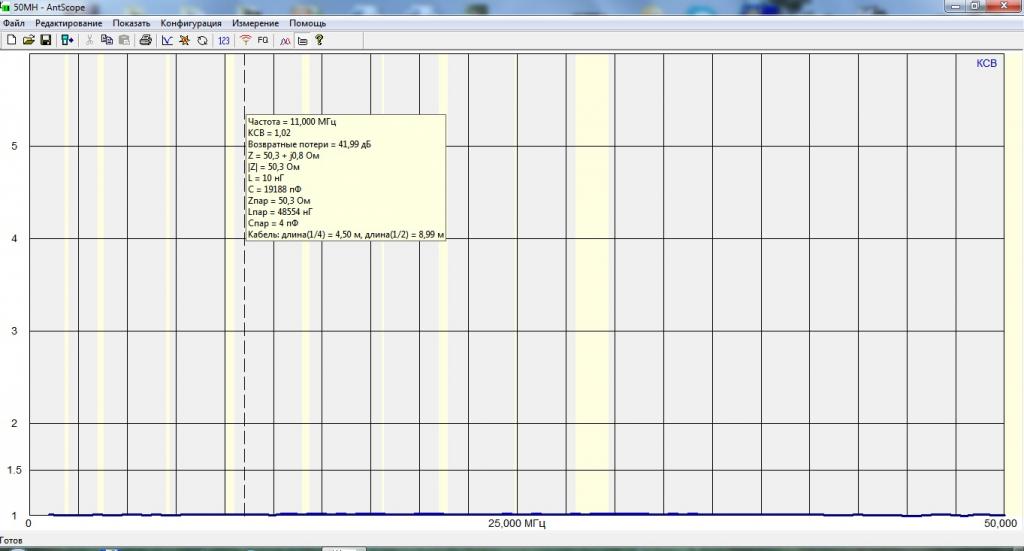

UY0FF Опубликовано 9 апреля, 2014 Жалоба Поделиться Опубликовано 9 апреля, 2014 Благодаря близкому QTH к "старттопику" я уже собрал на базе этого элемента (250w) себе нагрузку. Она немного конструктивно отличается, но работает также славно. Ниже попытаюсь привести её характеристики и внешний вид. Извините за некоторую незаконченность конструкции которая связана с тем, что только сегодня вечером получил себе основной нагрузочный элемент. В дальнейшем планирую закрыть какой нибудь крышечкой и прикрутить ее на оставшиеся свободными два отверстия ВЧ-разъёма. Как видно КСВ до 50 мГц практически линейное. Надписи к фото описывают параметры измерения. Измерения проводились анализатором антенн RigExpert AA-520. Цитата Уходя на тот свет, не забудь выключить этот... Ссылка на комментарий
UT3FT Опубликовано 13 мая, 2014 Автор Жалоба Поделиться Опубликовано 13 мая, 2014 Пришла новая партия резисторов, кому надо пишите в личку. Цитата ORLink - Будь всегда на связи!Украинский M17 рефлекторУкраинский XLX рефлектор (YSF<--->YSF, D-Star<--->D-Star, DMR<--->DMR)Cloud - Надежный дом ля ваших файловУкраинский APRS сервер для подключения ваших устройств: aprs.uaradio.link:10152APRS Карта Ссылка на комментарий
UY0FF Опубликовано 11 августа, 2014 Жалоба Поделиться Опубликовано 11 августа, 2014 Вот так можно доделать бюджетный вариант нагрузки. Как выглядит без крышки смотрите выше по теме. Цитата Уходя на тот свет, не забудь выключить этот... Ссылка на комментарий
