Усилитель от AliExpress

[UY0FF]

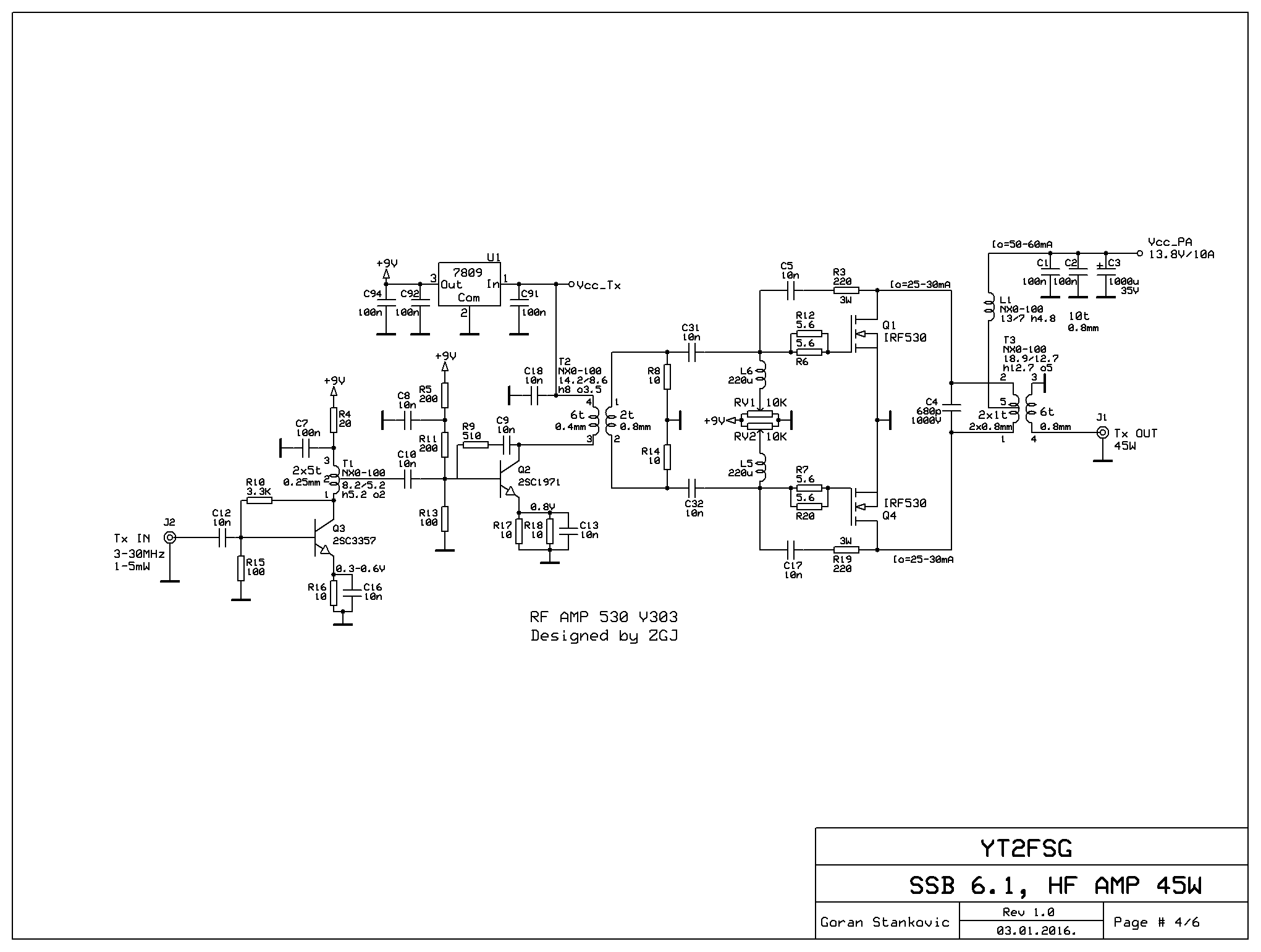

Случайно нашёл при поиске приёмника "Малахита" на AliExpress вот такой усилитель. Вернее набор для его сборки.

https://ru.aliexpress.com/item/32737894727.html?spm=a2g0o.productlist.0.0.30dc6327ZscW3e&algo_pvid=ac7c2761-094a-4e89-8041-534ebe69008c&algo_expid=ac7c2761-094a-4e89-8041-534ebe69008c-16&btsid=c18d972b-00ce-45b9-9365-d55dbec4a9cf&ws_ab_test=searchweb0_0,searchweb201602_6,searchweb201603_55

Описание вот по этой ссылке -

https://www.dropbox.com/s/k6a1zbv7ou9m5kj/E1585-English%20User%20Manual.pdf?dl=0



Цена вопроса 340 грн

Параметры по диапазонам

3,500 мГц 54 Вт
7,050 мГц 56 Вт
10,000 мГц 57 Вт
14,270 мГц 55 Вт
21,400 мГц 41 Вт
24,000 мГц 37 Вт
28,100 мГц 25 Вт
29,600 мГц 20 Вт

Входная мощность 1-5 мВт

Напряжение питания 13.8 Вольт

Размеры платы 60Х100 мм

На AliExpress есть и немножко помощнее усилитель. Максимальная мощность 180 Ватт при питании 13.8 Вольт. Входная мощность 1-10 Ватт. https://ru.aliexpress.com/item/33038864733.html?spm=a2g0o.productlist.0.0.30dc6327ZscW3e&algo_pvid=df01134e-8b5d-44b6-83ef-f9f14791d662&algo_expid=df01134e-8b5d-44b6-83ef-f9f14791d662-4&btsid=db7a15e1-4d47-4598-85e4-0aba5f9156b2&ws_ab_test=searchweb0_0,searchweb201602_6,searchweb201603_55



[ЮрийТ]

https://pa0fri.home.xs4all.nl/Lineairs/RF-AMP-2078/RF-AMP-2078.htm
