Dx Portal Как Подключить Pir Сенсор (Датчик Движения) К Насосу Для Бутылки.

[NewSistems]

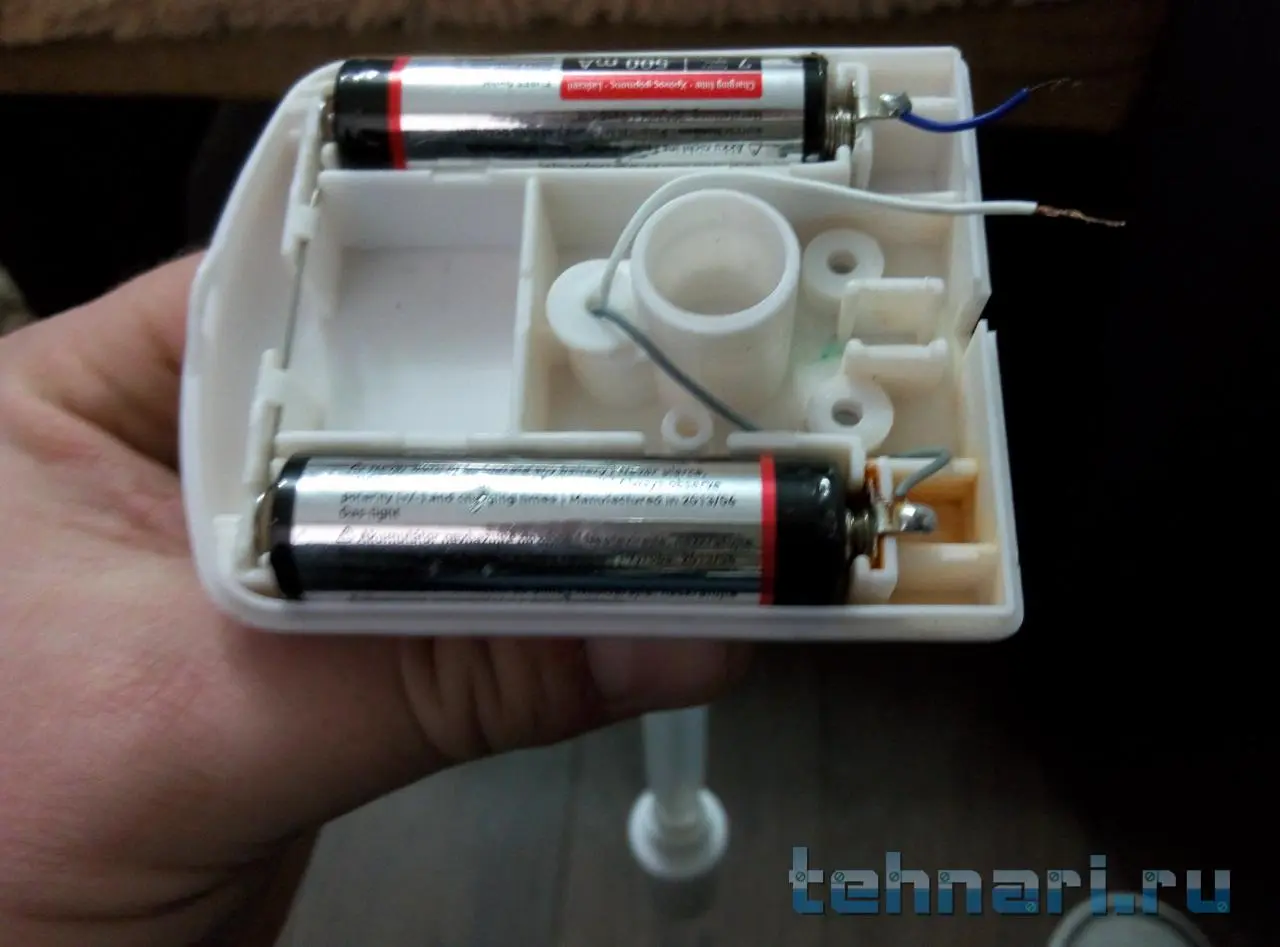

Здравствуйте. У меня есть насос для бутылки.



http://www.tehnari.ru/attachments/f117/257309d1451415042t-nasos.jpg



C ним все просто, если я замкну белый проводок с синим, то насос включается и качает воду из бутылки. Я хочу подключить к нему датчик движения (PIR сенсор), но у него три контакта.



http://www.tehnari.ru/attachments/f117/257311d1451415256t-pir_sensor.jpg



Я не электронщик, и в схемах не разбираюсь.

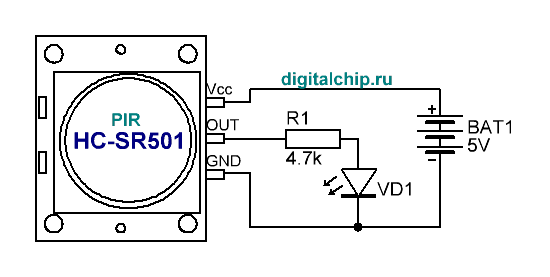

Нашел простую схему подключения этого датчика:



http://www.tehnari.ru/attachments/f117/257310d1451415185t-pir_sheme.gif



Но никак не пойму как работает этот датчик. Подключаю к Vcc плюс от двух пальчиковых батареек и к GND минус от них же. Проверяю мультиметром ( если просто 2 батарейки в сумме дают 2.8 вольта), то подсоединяю от мультиметра плюс к OUT датчика и минус к GND датчика, получается, что на выходе при срабатывании от движения только 0,8 вольта. Ок, беру крону на 9 вольт, точно так же подключаю, мультиметр на выходе датчика (OUT как плюс, GND как минус) показывает 3,35 вольта из 9, для моего насоса вполне хватает. НО, подсоединяю провода от насоса точно так же к датчику (OUT как плюс, GND как минус), и он при срабатывании датчика от движения не включается. Да чтож это такое... На мультиметре показывает, что ток идет, а насос включатся не хочет. Ничего не понимаю. Помогите разобраться. Спасибо!
